  • JY-43B低電壓繼電器
  • 文章類別：JY型靜態有源電壓繼電器
  • 文章概述

  • 產品型號：JY-43B
    額定電壓：110V、220V（AC/DC）
    觸點形式：2常閉
    返回系數：1.02～1.12

    • 詢價留言

    • 概述
      JY-43B電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。輔助電源采用開關電源變換，交直流通用，工作范圍大，從100-300V均能可靠工作。JY-43B為集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

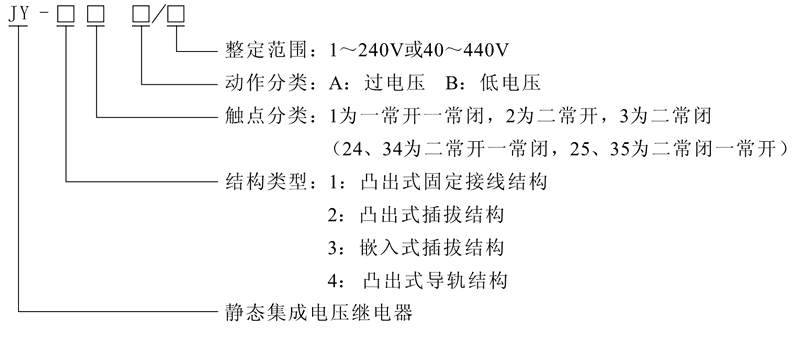

      JY-43B型號及其含義
      JY-43B型號及其含義
      工作原理

      JY-43B工作原理

      JY-43B電壓繼電器采用進口集成電路構成，被測量的交流電壓U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓 Ue 進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考電壓 Ue，電平檢測器輸出負信號，則JY-43B電壓繼電器處于不動作狀態。

      JY-43B觸點形式及保護類型
      型號 觸點形式 保護類型 返回系數 額定電壓
      JY-11A 1常開1常閉 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-11B 1常開1常閉 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-12A 2常開 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-12B 2常開 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-13A 2常閉 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-13B 2常閉 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-21A 1常開1常閉 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-21B 1常開1常閉 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-22A 2常開 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-22B 2常開 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-23A 2常閉 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-23B 2常閉 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-24A 2常開1常閉 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-24B 2常開1常閉 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-25A 1常開2常閉 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-25B 1常開2常閉 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-31A 1常開1常閉 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-31B 1常開1常閉 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-32A 2常開 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-32B 2常開 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-33A 2常閉 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-33B 2常閉 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-34A 2常開 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-34B 2常開 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-35A 2常閉 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-35B 2常閉 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-41A 1常開1常閉 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-41B 1常開1常閉 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-42A 2常開 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-42B 2常開 低電壓繼電器 1.02～1.12 AC/DC：110V、220V
      JY-43A 2常閉 過電壓繼電器 0.85～0.95 AC/DC：110V、220V
      JY-43B 2常閉 低電壓繼電器 1.02～1.12 AC/DC：110V、220V

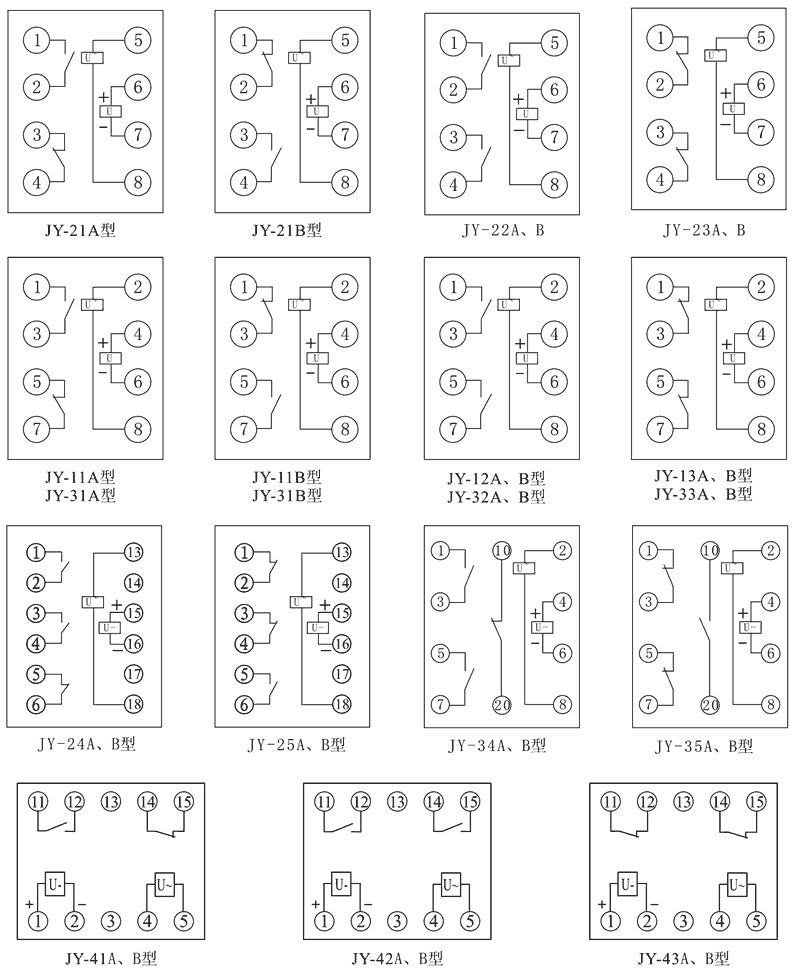

      接線圖
      JY-43B內部接線圖
      JY-43B技術參數
      額定參數
      直流額定電壓 110V、220V可選
      交流額定電壓 110V、220V可選
      過電壓返回系數 0.85～0.95
      低電壓返回系數 1.02～1.12
      返回時間 <27ms
      功耗 <5W
      絕緣性能
      絕緣電阻 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
      絕緣耐壓 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃～55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周?chē)艌?chǎng)強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80～110KPa
      溫度 -25℃～+70℃
      海拔高度 不大于2500 米
      主要特點

      JY-43B阻燃?xì)んw

      JY-43B靜態集成電路

      JY-43B端子排接線

      JY-43B導軌條安裝

      導軌安裝結構
      JY-43B導軌安裝結構外形尺寸
      JY-43B凸出式固定結構
      JY-43B凸出式固定安裝結構
      JY-43B凸出式插拔結構
      JY-43B凸出式插拔安裝結構
      JY-43B嵌入式插拔結構
      JY-43B嵌入式插拔安裝結構
