HAVD-B-4H晃電繼電器

文章類別：HAVD型抗晃電繼電器

文章概述

產品型號：HAVD-B-4H晃電繼電器
接點類型：電源監視失電閉合
觸點形式：4常開
額定電壓：AC220V

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HAVD-B-4H抗晃電繼電器又稱為防晃電繼電器，主要用于保證重要電動機在電源故障情況下能順利自啟動，當電機有失電時，在0~9.99S（可調）時間內，輸出接點保持閉合狀態，若故障為晃電，則恢復供電后通過本接點構成的自保持回路，電機重新啟動；若故障為性故障，則接點延時斷開。

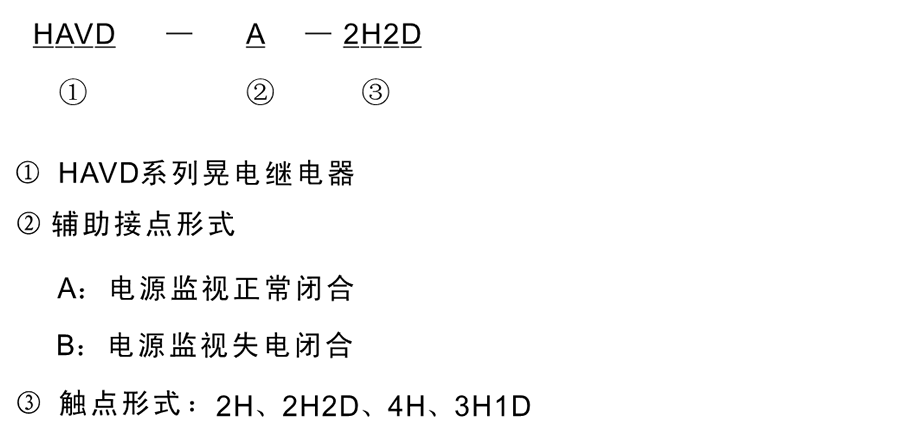

型號及含義

HAVD-B-4H接點類型和觸點形式

型號	輔助接點類型	觸點形式	額定電壓
HAVD-A-2H	電源監視正常閉合	2常開	220VAC
HAVD-A-2H2D	電源監視正常閉合	2常開2常閉	220VAC
HAVD-A-4H	電源監視正常閉合	4常開	220VAC
HAVD-A-3H1D	電源監視正常閉合	3常開1常閉	220VAC
HAVD-B-2H	電源監視失電閉合	2常開	220VAC
HAVD-B-2H2D	電源監視失電閉合	2常開2常閉	220VAC
HAVD-B-4H	電源監視失電閉合	4常開	220VAC
HAVD-B-3H1D	電源監視失電閉合	3常開1常閉	220VAC

HAVD-B-4H內部接線圖

HAVD-B-4H技術參數

主要參數
額定電壓	220VAC±10%
適用范圍	工頻晃電再啟動和變頻晃電再啟動
動作時間	0~9.99S
安裝方式	35mm導軌安裝
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
